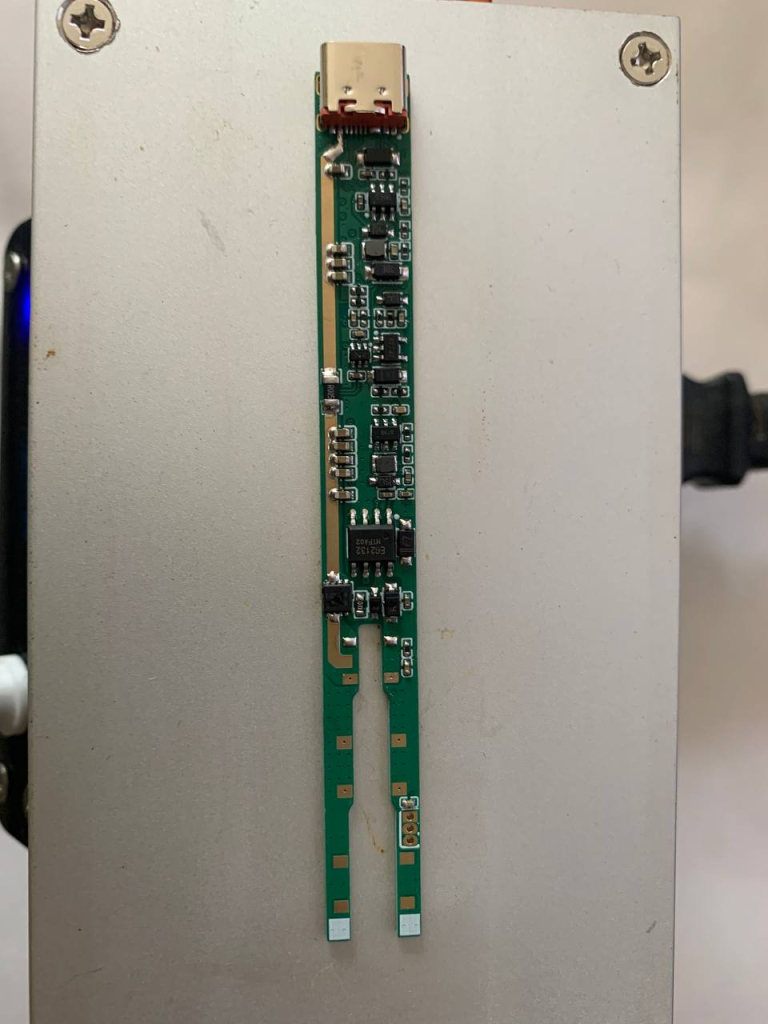

去年开始稀稀拉拉的各种囤积元件、材料、买外壳，先后做了几个M大佬开源的PD210、PD245v3焊笔：

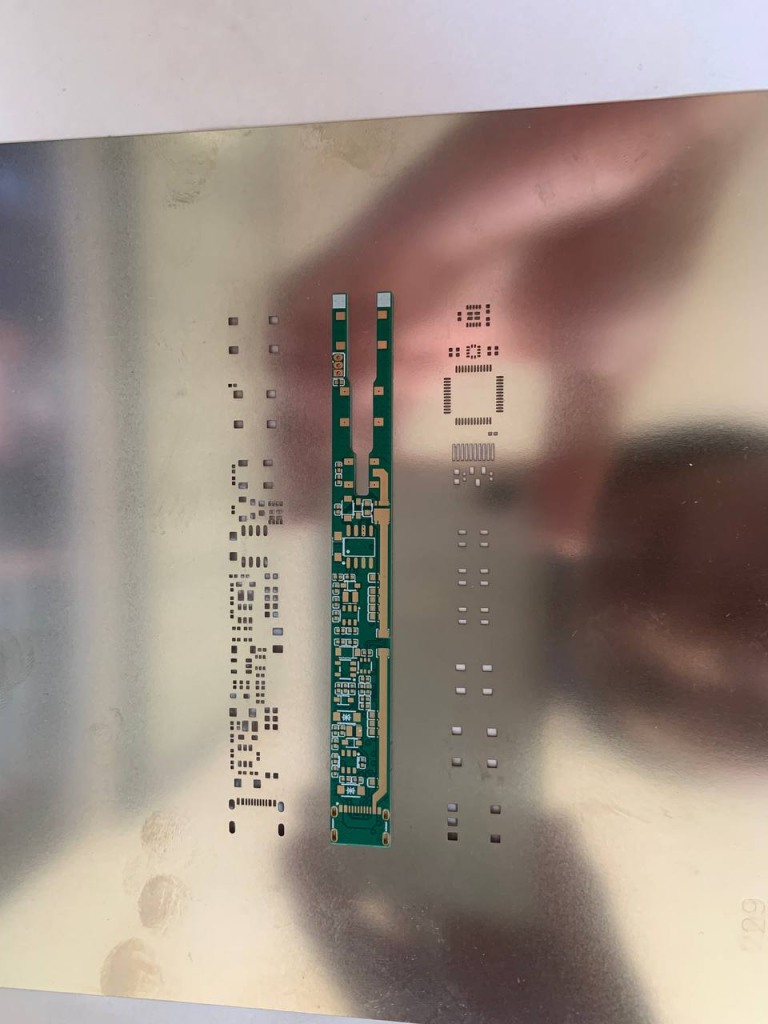

做了两个后甚至强迫症发作（手点锡膏很费时间，还不容易涂抹均匀），某宝做了钢网：
这次要记录的是后来在使用一支245的时候，由于使用了一根插头接触不良的100W CtoC线（用的时间比较长了，给手机充电时就有时断时续的情况），也可能是自己焊接水平不过关，C口母头有虚焊吧，加热过程中拖着线拧了几下后，屏幕黑了，焊笔阵亡！

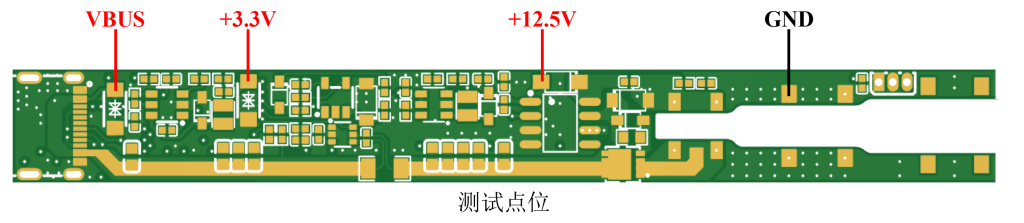

仔细观察了下尸体，发现屏幕没有背光，于是按照M大制作教程的背面点位用万用表测了下：
发现VBUS正常5V，而3.3V位置对地短路，手摸了下旁边的DCDC芯片也有发烫的情况！于是接下来就开始排查接3.3V的器件到底哪个短路了。
前前后后拆了不少器件，运放、INA199A1DCKR、屏幕、陀螺仪，发现都没有问题，结果最后把STM32L4主控拆了，发现不短路了，量了下主控，发现其中一个3.3V供电引脚和GND短路了，感觉是C线解除不良导致MCU被烧了，很奇怪为什么前方的保护器件没起作用？
拆下MCU后，3.3V点位万用表测是不对地短路了，但是商店后测量又发现了新的问题，本应该3.3V的位置测出来却是4.2V，于是又继续排查DCDC降压部分器件，一开始以为是dcdc芯片也被带走了，结果换了个新的上来后发现故障依旧。
后来把情况给ChatGPT描述了下，GPT给了一些此现象可能得问题原因，用示波器排查了下DCDC芯片的SW引脚波形，发现不正常（没留图），对比正常工作的板子，看不到符合预期频率的开关波形，同时FB脚按ME3116AM6G数据手册说明应该是0.8V的反馈电压，结果我这个尸体测的事1V多，把这些排查情况给GPT，得到的建议是更换下输出电感，于是拆下，用镊子电桥测了下，果然！发现电感量只有1uH了，于是换了个新料10uH上去，上电测试，各个点位的电压都正常了。
修复后直接把坏掉的C线扔了，导致损失了MCU和一颗电感，电感倒不贵，L4可是不便宜。虽然排查故障花了好几天的时间，但是收获了宝贵的经验，特此记录一下。
