继去年10月第一次修我的樱桃MX2.0S RGB键盘（🫴3年多的樱桃Cherry MX2.0S RGB键盘灯效故障修复记录）灯珠故障后，最近又发现有一组按键（数字小键盘的9、6、3、DEL）出现了同样的故障：

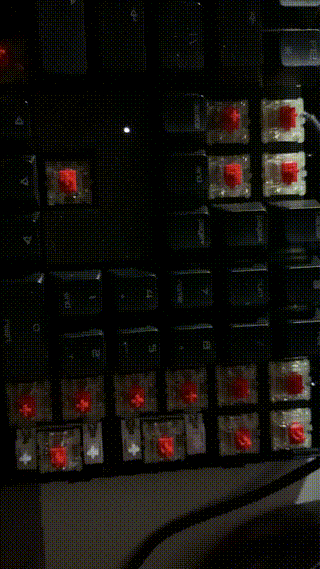

这次手没有抖😂，并且拔了键帽，拍了个视频，故障现象是一清二楚！
由于有上次维修这个故障的经验，所以这次准备优化下维修流程，并记录下简化后的操作流程。

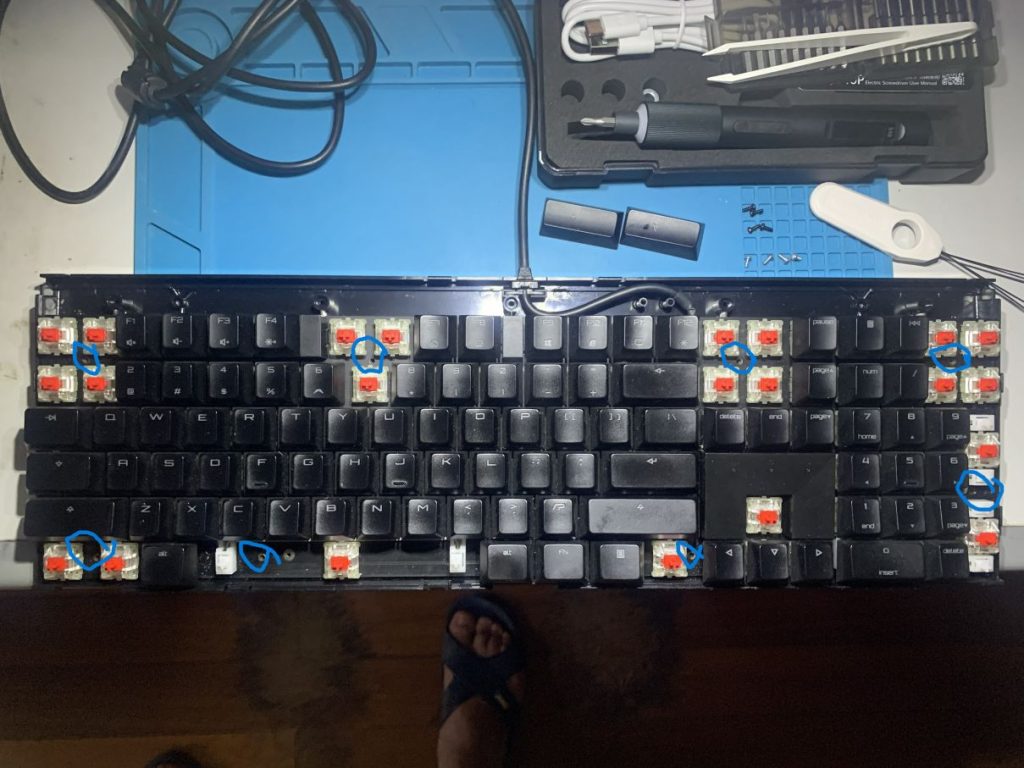

首先是拆出主板，上次拆的时候是把所有键帽都拔了，虽然也是为了顺手清洗下键帽，但全来一遍真的挺费时间的，所以这次走“最少拔帽”拆卸路线，如图所示：
拔掉如图几个位置的键帽后，拧出蓝圈所示的螺丝就可以快速取出主板进行灯珠更换操作了。另外，这里没有记录上框的拆卸过程，其实也很简单，拧出键盘底部上方的几个螺丝（没记错的话是5个），然后从空格键附近的位置撬开上框卡扣，顺着向两边撬开各个卡扣，最后推出上部卡扣就可以拿下上框了。
取出板子，翻过来找到对应故障组键位的灯珠，接下来开始“捉鬼”工作，上次这步操作，虽然我用了示波器分析出了故障组的公共阳极电压被拉高的故障现象（具体看上一篇），但实际定位坏灯珠的时候，是靠逐个拆同组4个灯珠蒙出来的，最后没有好运爆发，有没有霉运当头，拆到第二个时发现了坏的。这次问了问ChatGPT，决定研究个更高效的定位方法：用万用表二极管档依次量所有故障组灯珠的RGB灯！注意，不是红表笔接公共阳极，黑表笔接各个颜色阴极，而是翻过来测量反向压降。这个操作我先在之前那次拆下来的坏灯珠上试验了下，发现红、绿反向测量都没有导通压降，而蓝色反向有2.2V左右的导通压降，GPT大师解释说是灯珠蓝色PN结劣化造成异常反向导通，个人理解是反向（明显）漏电了。

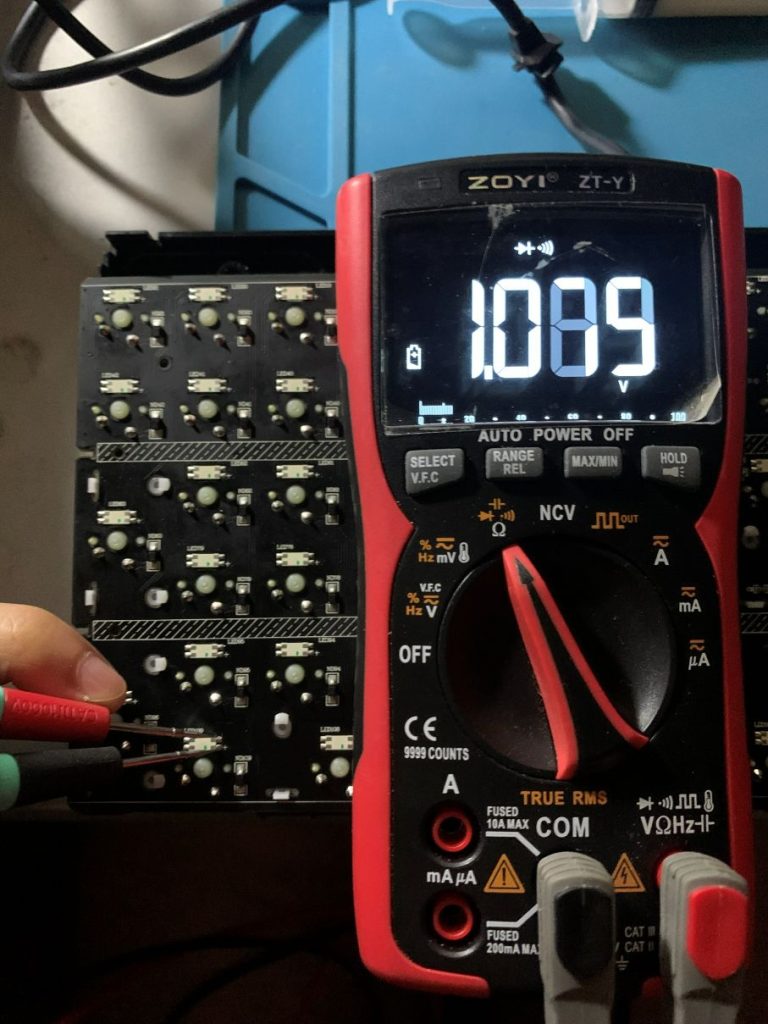

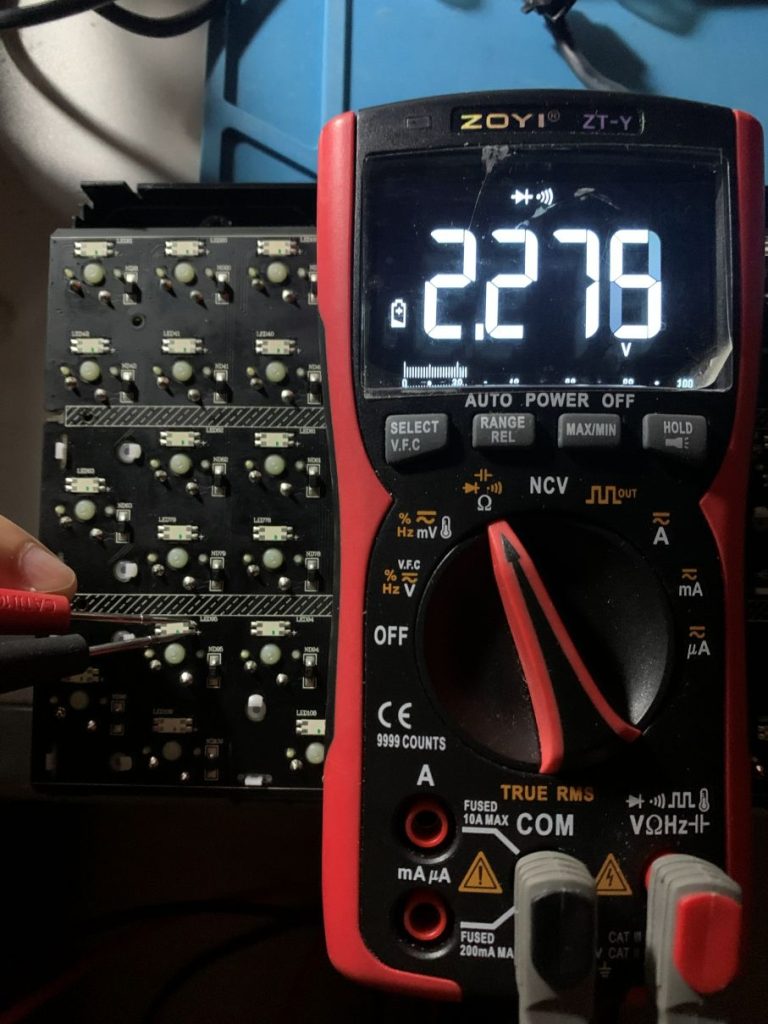

用这个方法直接在路测量，可以看到如下现象：

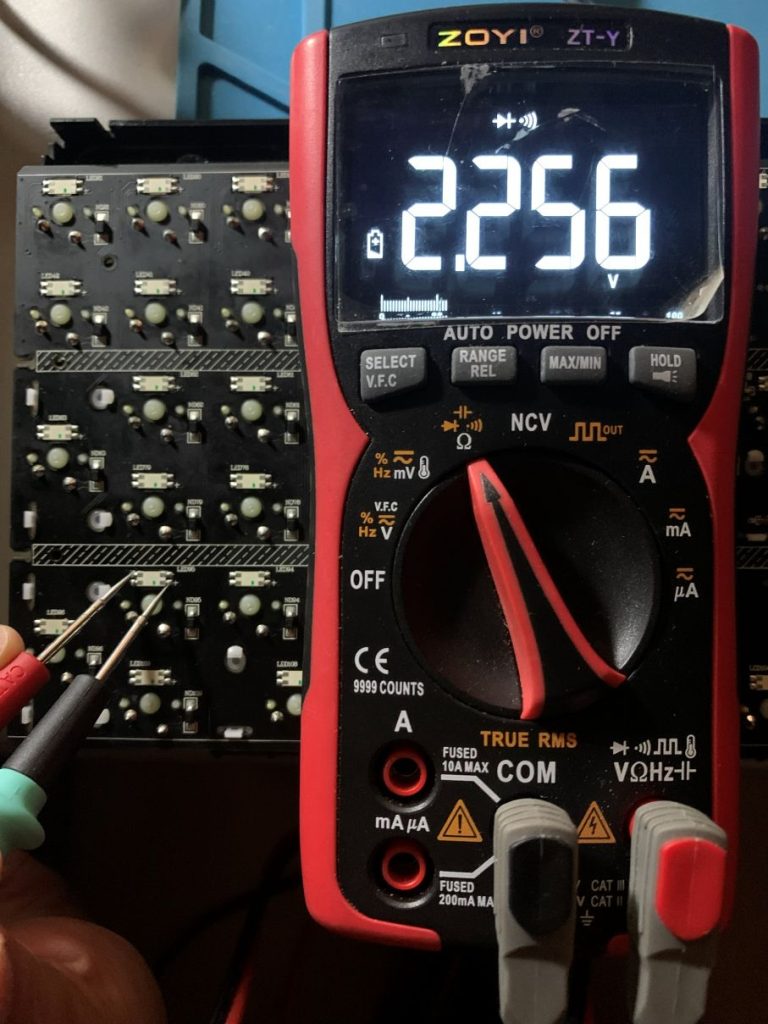

又是蓝色！其它正常灯珠各个颜色的反向压降基本都在2.2V左右（也包括故障灯珠正常的红绿灯部分），而故障灯珠的蓝色反向只有1.0V左右压降！而且，神奇的是后面拆下这颗故障灯珠单独测试，正向三色全正常，导通发亮时的压降也都正常（RGB依次为1.8V、2.2V、2.4V），反向三个灯也都没有导通压降，全是0！这个现象GPT大师给的解释是这个反向导通在路测量能看到明显压降差异、拆下单独测量不明显，属于故障早期现象，在路电路放大了故障现象导致的，不知道真假。🤣

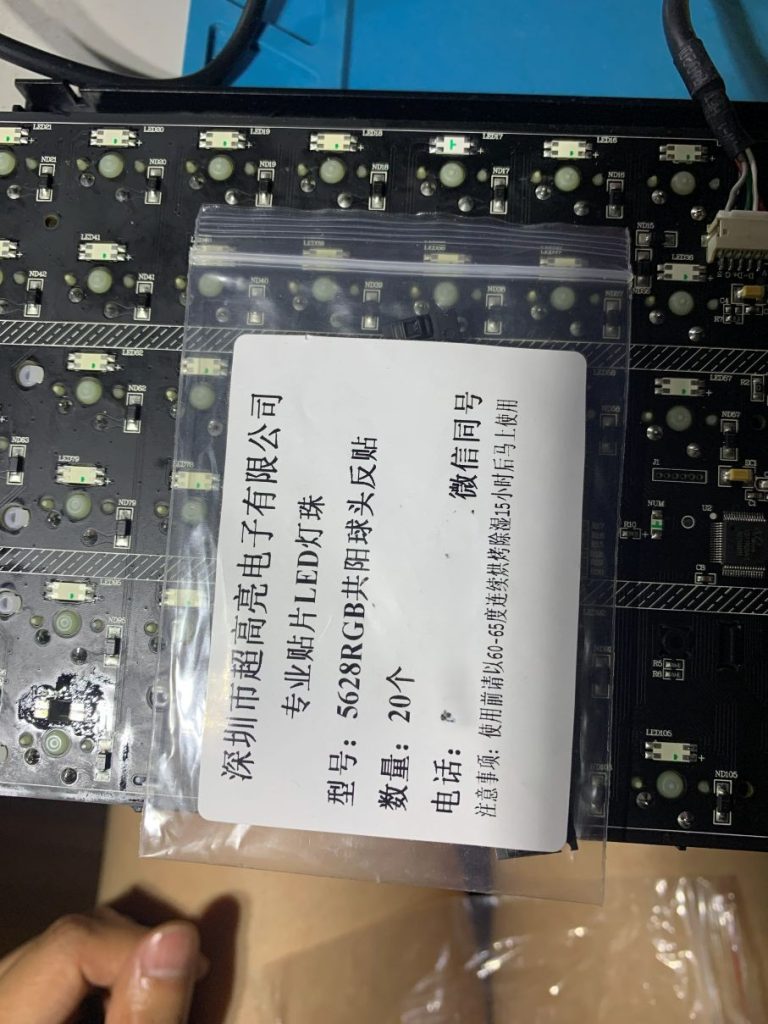

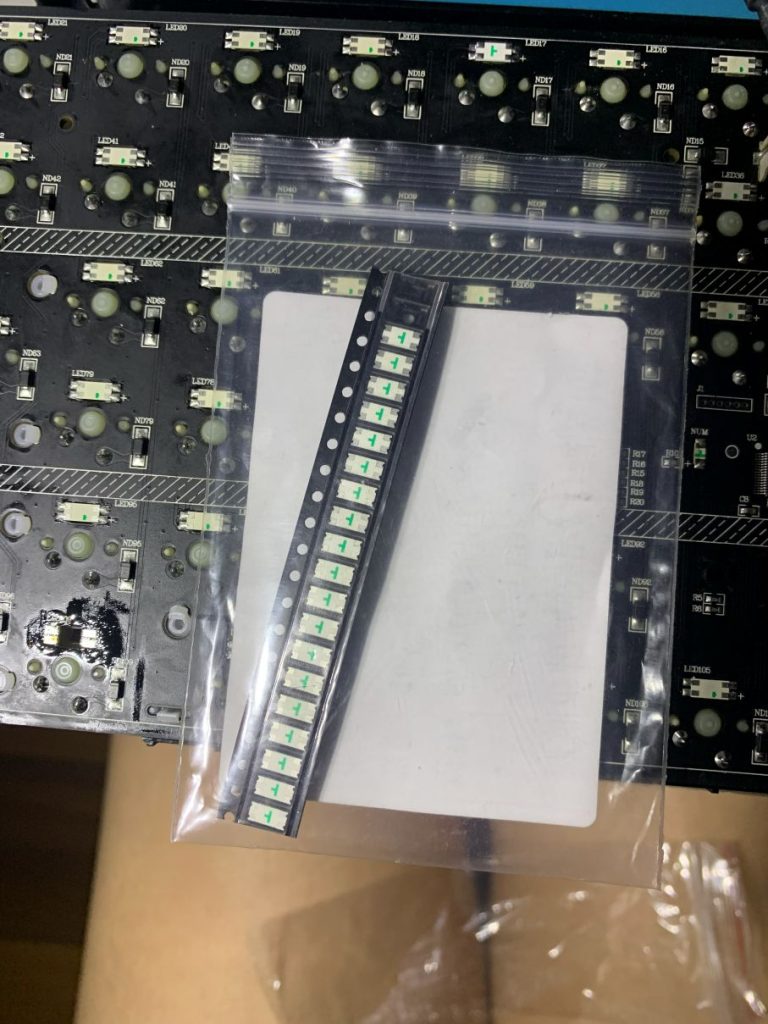

拆下换上去年买的5628球头反贴灯珠：

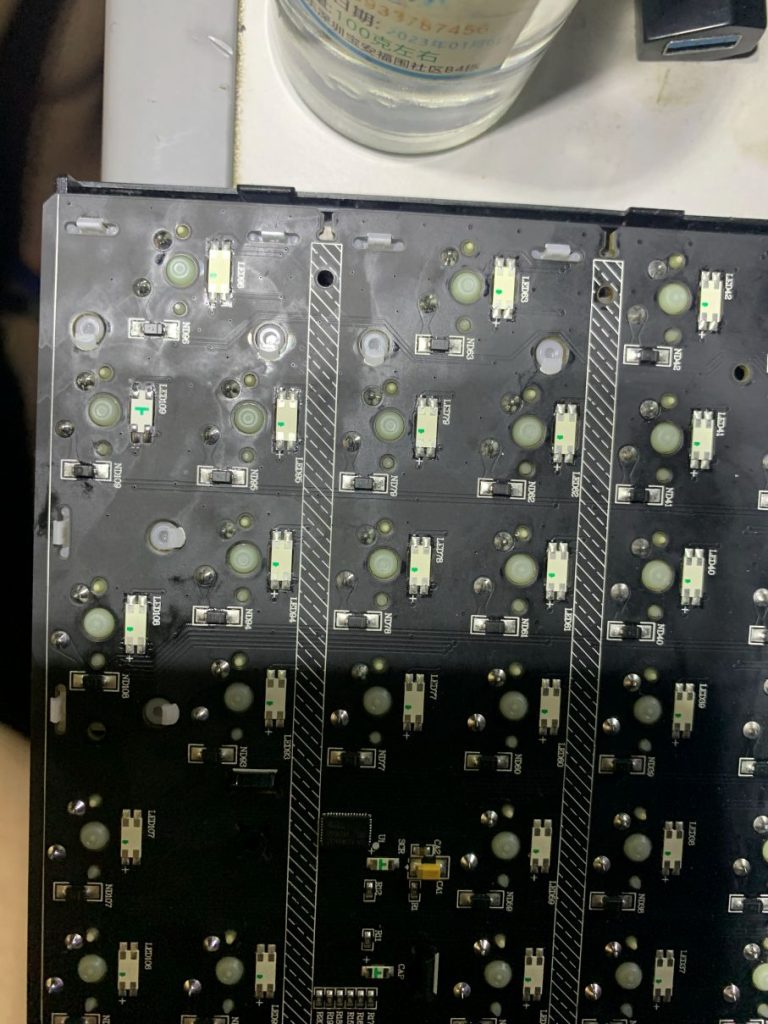

焊接完毕+洗板水伺候：

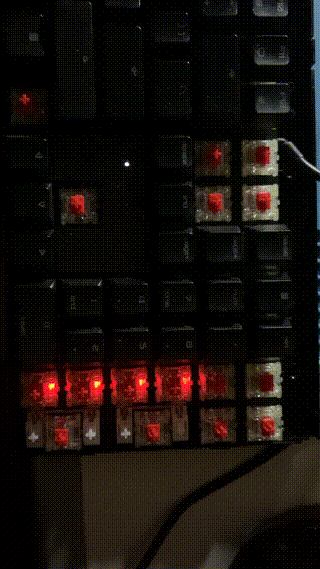

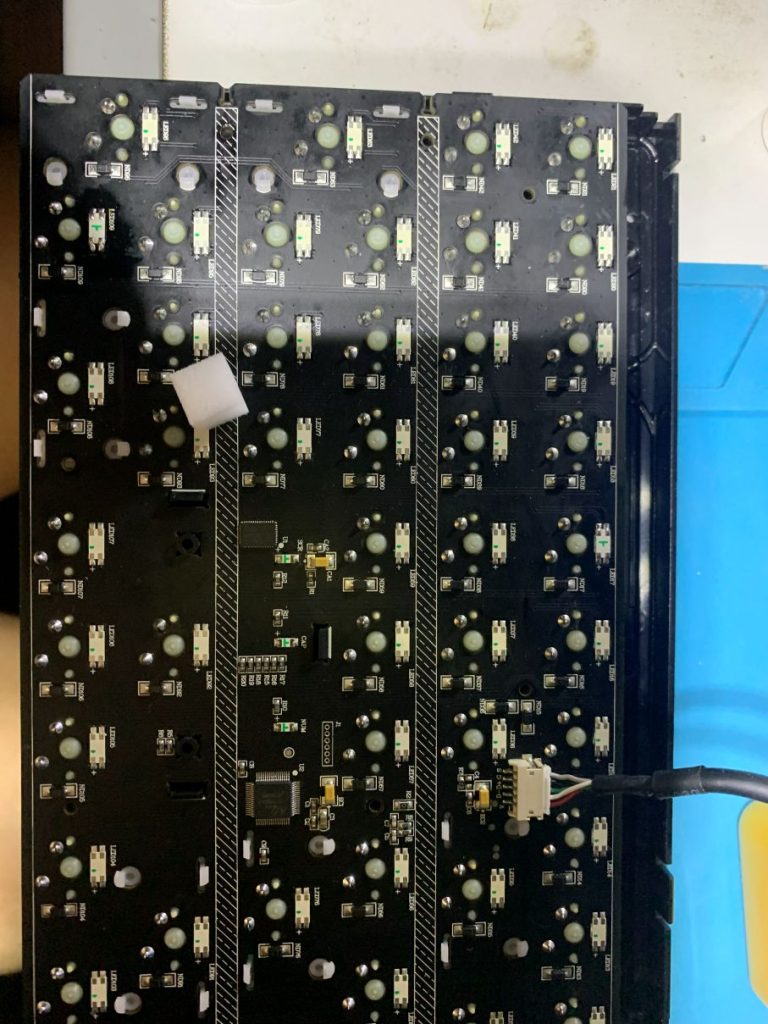

简单组装，插线测试：
故障再次修复，让我看看下次再过多久，哪一组再爆炸🤷♂️！严重怀疑这个cherry的灯控设计有问题，家里的杜伽K310 RGB-NS键盘，都用了6年了，一个灯都没坏过。
